在現代工業設備的運行中，油液如同設備的“血液”，其清潔程度直接關系到設備的壽命與運行可靠性。然而，許多設備維護人員常常面臨一個實際問題：油液中究竟有多少固體顆粒才算“合格”？如何用統一的標準來衡量不同設備、不同工況下的油液污染程度？這就需要引入國際通用的ISO 4406油液污染度等級標準。

本文將系統解析ISO 4406標準的定義、等級代碼的解讀方法、污染來源與危害，并介紹如何借助先進的在線油液監測技術實現對油液清潔度的實時管控。

一、什么是ISO 4406污染度等級？

ISO 4406 是由國際標準化組織（ISO）制定的液壓傳動系統油液固體顆粒污染等級代號標準。該標準最早于1987年發布，旨在為液壓系統中工作介質的固體顆粒污染程度提供一套統一的定量描述方法。1999年和2021年分別進行了修訂，目前最新版本為ISO 4406:2021。

簡單來說，ISO 4406通過量化單位體積油液中固體顆粒的濃度，將油液清潔度劃分為不同的等級，并用一個三位數字代碼來表示。該標準目前已被全球廣泛采用，我國等效采用的對應國家標準為GB/T 14039。

二、ISO 4406等級代碼如何解讀？

2.1 三位數字代碼的含義

ISO 4406標準使用三個數字（如 18/16/13 或 21/19/16）來表示油液的污染度等級，這三個數字分別對應油液中尺寸大于 4μm、6μm、14μm 的固體顆粒濃度（單位為顆粒數/毫升）。三位代碼之間用斜線分隔，依次代表：

?  第一個數字（X） ：每毫升油液中尺寸 ≥4μm 的顆粒數所對應的等級代碼；

?  第二個數字（Y） ：每毫升油液中尺寸 ≥6μm 的顆粒數所對應的等級代碼；

?  第三個數字（Z） ：每毫升油液中尺寸 ≥14μm 的顆粒數所對應的等級代碼。

之所以選擇這三個粒徑范圍，是因?yàn)榻?jīng)驗表明，4μm左右的微小顆粒是造成油泥和閥門卡滯的主要原因，6μm是導致精密零件間隙磨損的關鍵尺寸，而14μm以上的大顆粒則可能直接堵塞孔口，引發突發性故障。

2.2 代碼編號與顆粒濃度的對應關系

ISO 4406等級代碼的編號從0到30共31個等級，代碼數字越大，表示該粒徑范圍內的顆粒濃度越高，油液越臟。值得注意的是，代碼每增加一個數字，對應的顆粒濃度大約翻一倍——這意味著污染程度的差異是指數級增長的。

以下為ISO 4406常見代碼與顆粒濃度的大致對應關系（參考值）：

2.3 等級代碼示例解讀

示例一：ISO 4406 18/16/13

?  ≥4μm顆粒數等級18 → 每毫升約2,500～5,000個顆粒

?  ≥6μm顆粒數等級16 → 每毫升約640～1,300個顆粒

?  ≥14μm顆粒數等級13 → 每毫升約40～80個顆粒

示例二：ISO 4406 21/19/16

?  ≥4μm顆粒數等級21 → 每毫升約20,000～40,000個顆粒

?  ≥6μm顆粒數等級19 → 每毫升約5,000～10,000個顆粒

?  ≥14μm顆粒數等級16 → 每毫升約640～1,300個顆粒

相比之下，21/19/16的污染程度大約是18/16/13的8倍，這充分說明了代碼數值差異所代表的實際污染差距。

三、為什么要關注油液清潔度？

3.1 油液污染的來源

油液中的固體顆粒污染并非憑空產生，其來源主要有三個方面：

內建污染：設備制造或維修過程中殘留的焊渣、密封膠帶碎屑、鐵屑等；侵入污染：外部灰塵通過油箱呼吸帽、活塞桿密封不良等途徑進入系統；生成污染：設備運行時，齒輪嚙合、泵旋轉等運動部件自身磨損產生的金屬微粒。

3.2 油液污染的危害

固體顆粒是液壓系統最主要的污染物。有資料表明，液壓系統約70%的故障與油液污染有關，而固體顆粒引起的故障又占污染磨損故障的60%~70%。具體危害包括：

?  加速磨損：顆粒進入運動部件的間隙，導致閥芯、泵、油缸等元件的磨損加劇；

?  堵塞油路：微小顆粒可能堵塞閥類元件的小孔或?yàn)V網，造成系統壓力異常；

?  引發突發故障：較大顆粒可能直接卡滯閥芯或損壞泵體，導致設備突然停機。

3.3 不同設備對清潔度的要求

不同設備對油液清潔度的要求差異顯著。一般來說，系統壓力越高、元件精度越高，對油液清潔度的要求就越嚴格：

?  伺服系統、高壓精密設備（壓力25~40MPa） ：建議ISO 4406等級 16/14/11 或更高；

?  中高壓液壓系統：建議ISO 4406等級 18/16/13 左右；

?  普通工業液壓系統：建議ISO 4406等級 20/18/15 左右。

此外，新油并不等于干凈油。直接從油桶中取出的新油，其污染度等級往往高達20/18/15甚至更低，對于精密液壓系統而言，必須經過過濾后才能投入使用。

四、如何測量油液ISO 4406污染度等級？

4.1 傳統檢測方式

傳統的油液污染度檢測通常采用實驗室分析法：現場取樣后送至實驗室，使用光學顆粒計數器等設備進行分析，最終出具ISO 4406等級報告。這種方式的優點是精度較高，但存在明顯的局限性——取樣到出結果存在時間差，無法實時反映設備運行中的污染變化趨勢。

4.2 在線監測技術——IFJ-3BW油液污染度傳感器

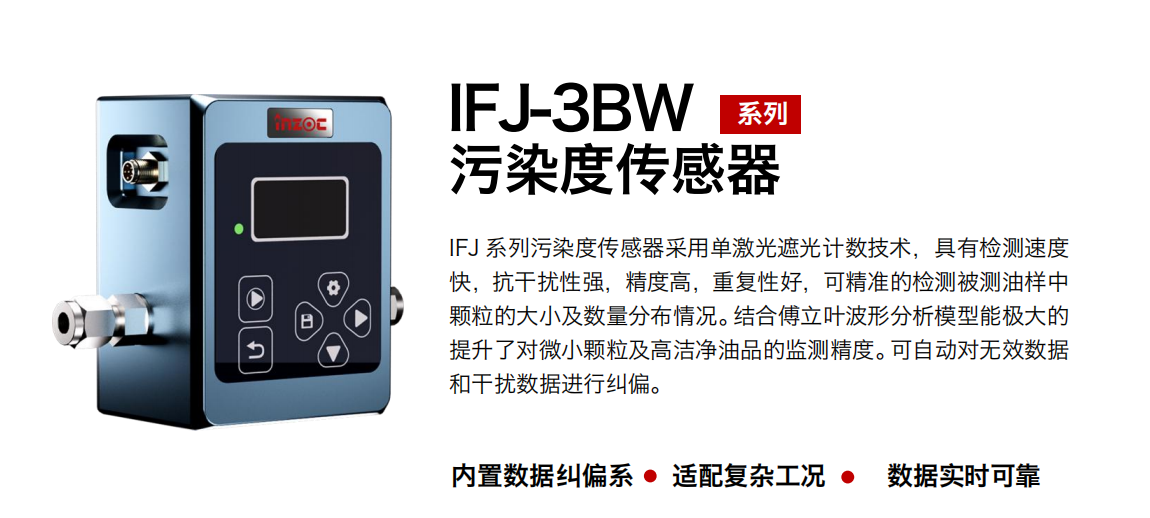

隨著工業智能化的發展，在線油液污染度監測技術日益成熟。以智火柴（INZOC）推出的 IFJ-3BW系列油液污染度傳感器為例，該傳感器可直接安裝在設備油路中，實現對油液顆粒污染的實時在線監測，并自動輸出符合ISO 4406標準的污染度等級數據。

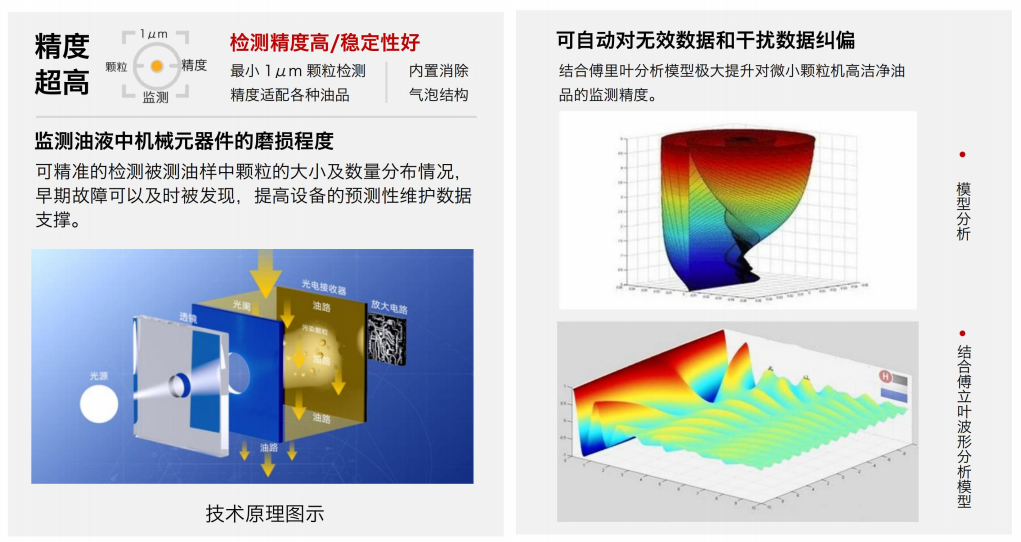

核心技術原理：IFJ-3BW采用單激光遮光計數技術。當油液流經檢測腔體時，激光束持續照射流體通道；當油液中的顆粒通過檢測區時，會對激光形成遮擋，產生瞬時光強變化，系統根據遮光幅值與持續時間精確計算顆粒的尺寸及數量。

核心性能優勢：

?  檢測速度快：實時監測油液顆粒污染情況，無需停機采樣；

?  精度高、重復性好：精準檢測油樣中顆粒的大小及數量分布；

?  抗干擾性強：有效避免油液氣泡、水分等對檢測結果的干擾；

?  傅立葉波形分析加持：針對微小顆粒和高潔凈油品，通過多維頻譜分析提升微米級顆粒的識別能力；

?  自動糾偏功能：智能識別并排除無效數據和干擾信號，確保監測結果的真實性和穩定性。

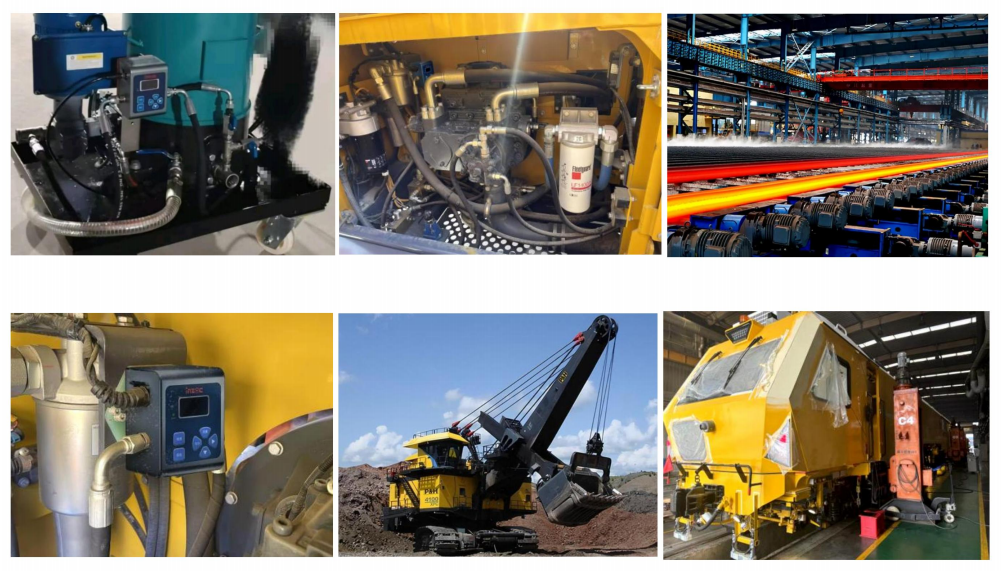

技術認證與適用范圍：IFJ-3BW系列傳感器通過ISO 4402及ISO 11171雙重認證，廣泛適用于潤滑油、齒輪油、液壓油、透平油、柴機油等多種油品，可部署于鋼鐵冶金、石油化工、能源電力、水泥建材、大型機械裝備等工業場景。

4.3 在線監測的實踐價值

相比傳統的離線取樣檢測，在線監測技術能夠?qū)崿F(xiàn)以下價值：

?  實時掌握油液清潔度水平：即時反映污染變化趨勢，及時發現外部污染侵入；

?  提前識別設備異常磨損：設備早期磨損往往伴隨金屬顆粒數量異常增長，通過顆粒計數趨勢分析可及早預警；

?  優化維護決策：基于連續監測數據，判斷過濾系統工作效果，優化換油與濾芯更換周期，實現預測性維護。

五、油液清潔度管理建議

5.1 設定目標清潔度等級

根據設備類型、系統壓力、元件精度等因素，為每臺關鍵設備設定合理的目標ISO 4406等級，并作為日常監測的基準。

5.2 建立定期監測機制

建議對新油入廠、設備運行中、維修后等關鍵節點進行污染度檢測。對于采用在線監測的設備，可設置污染度超標預警閾值，實現異常自動報警。

5.3 配套有效的過濾措施

根據目標清潔度等級配置相應精度的過濾器，并定期檢查濾芯狀態，確保過濾系統始終處于有效工作狀態。

5.4 借助智能化手段提升管理水平

采用在線污染度傳感器等智能化監測設備，建立油液健康檔案，通過數據可視化與趨勢分析，實現從“事后維修”向“預測性維護”的轉型。

ISO 4406污染度等級為液壓系統和潤滑系統的油液清潔度管理提供了統一、科學的衡量標準。準確理解這一標準，并將其應用于日常的設備維護實踐，是延長設備壽命、降低故障率、保障生產連續性的重要基礎。

隨著在線監測技術的成熟與發展，像智火柴IFJ-3BW這樣的智能傳感器正在幫助越來越多的企業實現對油液清潔度的實時、精準管控。讓油液“看得見”，設備才能更長壽。

如果您需要:在線油液污染度監測傳感器，請聯系我們。智火柴，國內知名油液監測系統提供商!
